Projekt: wiata i domek

wiata (z dachem na pd pod panele fotowoltaik) w linii linia wsch-zach) ma być taka:

najlepiej z kantówek 10x10 (ewentualnie 15cm,x15cm)

wymiar długość 700 cm x 350 cm (licząc zewnętrzne krawędzie słupów) (24,5 m2)

wiata w linii pd- pn (wzdłuż domku) będzie z małym spadkiem ok 5st na zach

wymiar: 720cm x 350cm (zewn. linia słupa) (25,2 m2)

połłączone - jako jedna wiata w kształcie “L” - łącznie po liniach zewnętrznych słupów = 49,7 m2 [bez pozwolenia i zgłoszenia można 50m2 na działce budowlanej MN ]

wiatę można zrobić z kantówki, ale i z bali czy stempli … - co taniej

deskowanie deskami do szalunków, na to papa gwoździkami (bo potem będą i panele foto od strony pd.)

poniżej wzór wiaty na linii wsch-zach (700x350) - gdzie maja byc panele fotovolt na spadku południowym:

a tutaj przykład wiaty z dachem o mniejszym nachyleniu - na linii pd-pn (720x350) - przystawiona wzdłuż domku:

DOMEKna przyczepie:

Rama - podłoga leży na przyczepie i wystaje po bogach po ok. 50 cm z każdego boku. Przyczepa ma szerokość 245 cm

Wymiary ramy/podłogi: 1000 x 350 (szer. dokładnie 344cm po zewnętrznej) minus na elewację z boazerii [1,8cm] minus kontrłata na szczelinę wentylacyjną ściany [ok. 1,8cm] - - bo to będzie “wystawać” poza ramę podłogi .

dokładne rozmiary i zestawienie materiałów rozrysuję jeszcze)

przykład - wzór kratownicy:

Podłoga:

belki kratownicy: dźwigary doka 8x20 co ok. 60 cm oraz deska 5x20, na to płyta mfp 22mm - wykończenie podłogi się zobaczy… moze wykładzina, i/lub panele …

wypełnienie/izolacja podłogi: celuloza sypana (typu ekofiber)

Ściany zewnętrzne:

szkielet deska 5 x 15 [albo trochę mniej: 5x12]

rozstaw osiowo co 60 cm

izolacja: celuloza dmuchana (ewentualnie wełna drzewna steico)

wewnątrz: boazeria świerk malowane na biało

od zewnątrz - boazeria modrzew 18mm - malowane w przyszłości - albo nie :)

Strop/dach:

krokwie deska 5x20 cm,

Dach jednospadowy ok. 10 stopni

przekrój od dołu:

boazeria/deska kręcona od dołu do krokwi (krokwie zakryte)

krokwie 5x20

izolacja - sypana celuloza 20cm

membrana dachowa

łata na krokwi

płyta mfp pfeiderrer pióro-wpust 15mm

na to papa podkład i gont bitumiczny

Okna plastik z castoramy licowane ze ścianą zewnętrzną osadzane na taśmach rozprężnych lub wełnie z owiec + jakiś mały parapecik z drewna z okapnikiem ….

parapety z deski

Rzuty:

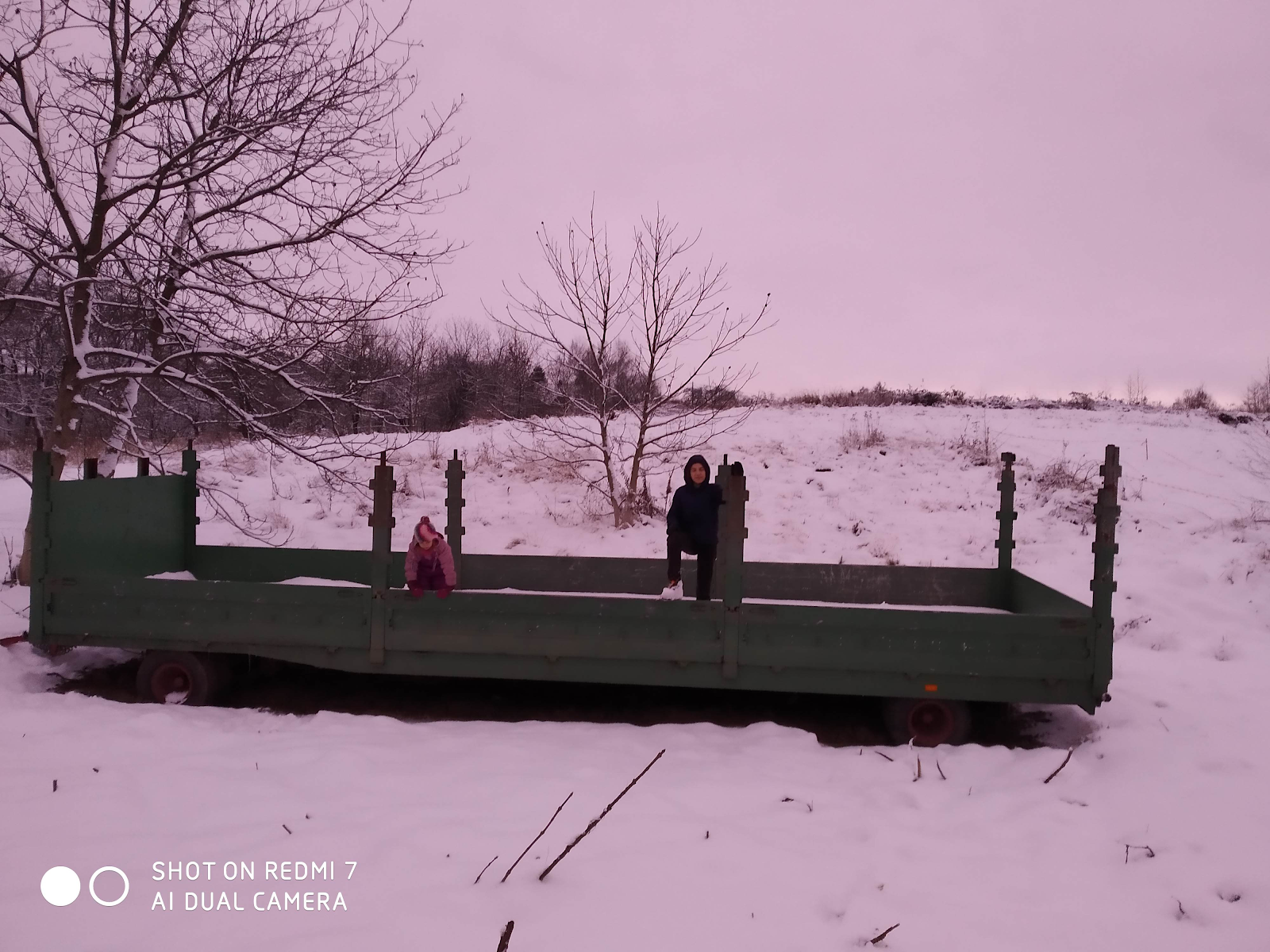

przyczepka (nośność 6T, - będzie stała na regulowanych podporach 6 - 8 szt):
